WORLDPRESS JW36
Potencia de precisión. Diseño que inspira confianza.

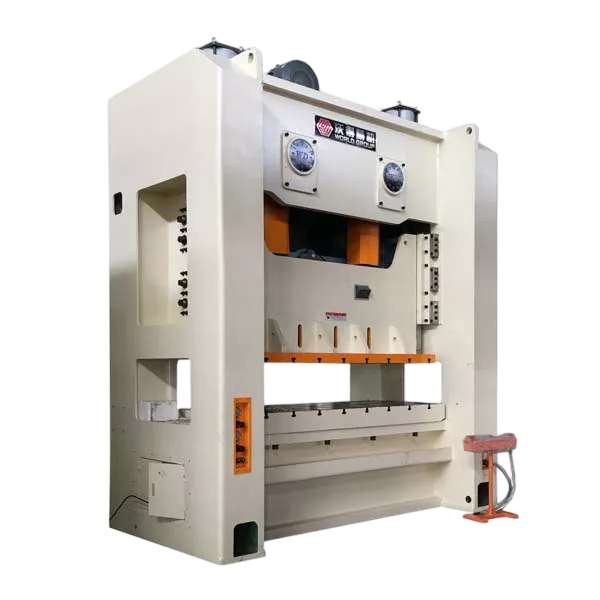

La World JW36-160 es una prensa mecánica tipo H frame (dos puntos, doble manivela) con capacidad de 160 toneladas, diseñada para estampado progresivo y partes metálicas grandes. Ofrece alta rigidez estructural, guía de deslizador de alto precisión, control PLC/HMI, embrague húmedo-neumático y sistema de protección por sobrecarga hidráulica.
Especificaciones técnicas
| Especificación | Valor |
|---|---|
| Capacidad nominal | 1,600 kN / 160 toneladas |
| Carrera del deslizador | 200 mm |
| Golpes por minuto (fijos) | 45 SPM |
| Golpes por minuto (variables, opcional) | 35-55 SPM |
| Altura máxima de troquel (Die Shut Height) | 450 mm |
| Ajuste de altura de troquel | 100 mm |
| Ventana lateral | 800 × 400 mm |
| Dimensión de la mesa (Bolster) | 1,800 × 760 mm |
| Área de deslizador (Slide bottom) | 1,500 × 700 mm |
| Grosor de mesa | 160 mm aprox. |
| Altura de mesa al suelo | 900 mm aprox. |
| Motor principal | 18.5 kW |
| Presión de aire requerida | 0.5 MPa |
| Dimensiones externas (F-B × L-R × Altura) | 2400 × 2650 × 3950 mm |
| Peso aproximado | 21,500 – 22,000 kg |
Equipamiento de la Máquina:
Estándar
- Estructura “mono-block” de acero soldado tipo H; tratamiento térmico (annealing) para liberar tensiones internas.
- Doble manivela (“double crank”)
- cigüeñales cruzados
- engranajes grandes para transmisión
- para reducir fuerzas laterales.
- Embrague y freno neumático tipo húmedo (“wet type pneumatic clutch & brake”).
- Guías de deslizador ampliadas (“lengthened slide guides”)
- ocho superficies de guía
- deslizamiento más preciso.
- Protección por sobrecarga hidráulica.
- Sistema de lubricación automática (“auto grease lubrication”).
- Control PLC + HMI
- monitor para supervisión de parámetros y ajustes.
¿Interesado en esta máquina?
- ✅ Doble manivela para balance de fuerzas laterales
- ✅ Mesa grande ideal para troqueles progresivos
- ✅ Altura de troquel máxima 450 mm
- ✅ Velocidad variable opcional de 35-55 SPM
- ✅ Guías ocho superficies para precisión superior
